污水处理一体机

发布时间：2018-7-6

　　本实用新型涉及污水处理技术，具体为污水处理一体机，包括箱体、曝气管和生物立体弹性填料，所述的箱体分为水解酸化池、   接触氧化池、二级接触氧化池、沉淀池;在水解酸化池、   接触氧化池、二级接触氧化池的底部分别设置有曝气管，在曝气管上设置有微孔曝气器;在水解酸化池、   接触氧化池、二级接触氧化池中分别设置有生物立体弹性填料，位于微孔曝气器上方;在二级接触氧化池中的底部设置有污水泵，且通过污水回流管与进水口连通;在沉淀池中的底部设置有污泥泵，且通过污泥回流管与进水口连通。本实用新型主要用于污水处理。

　　权利要求书

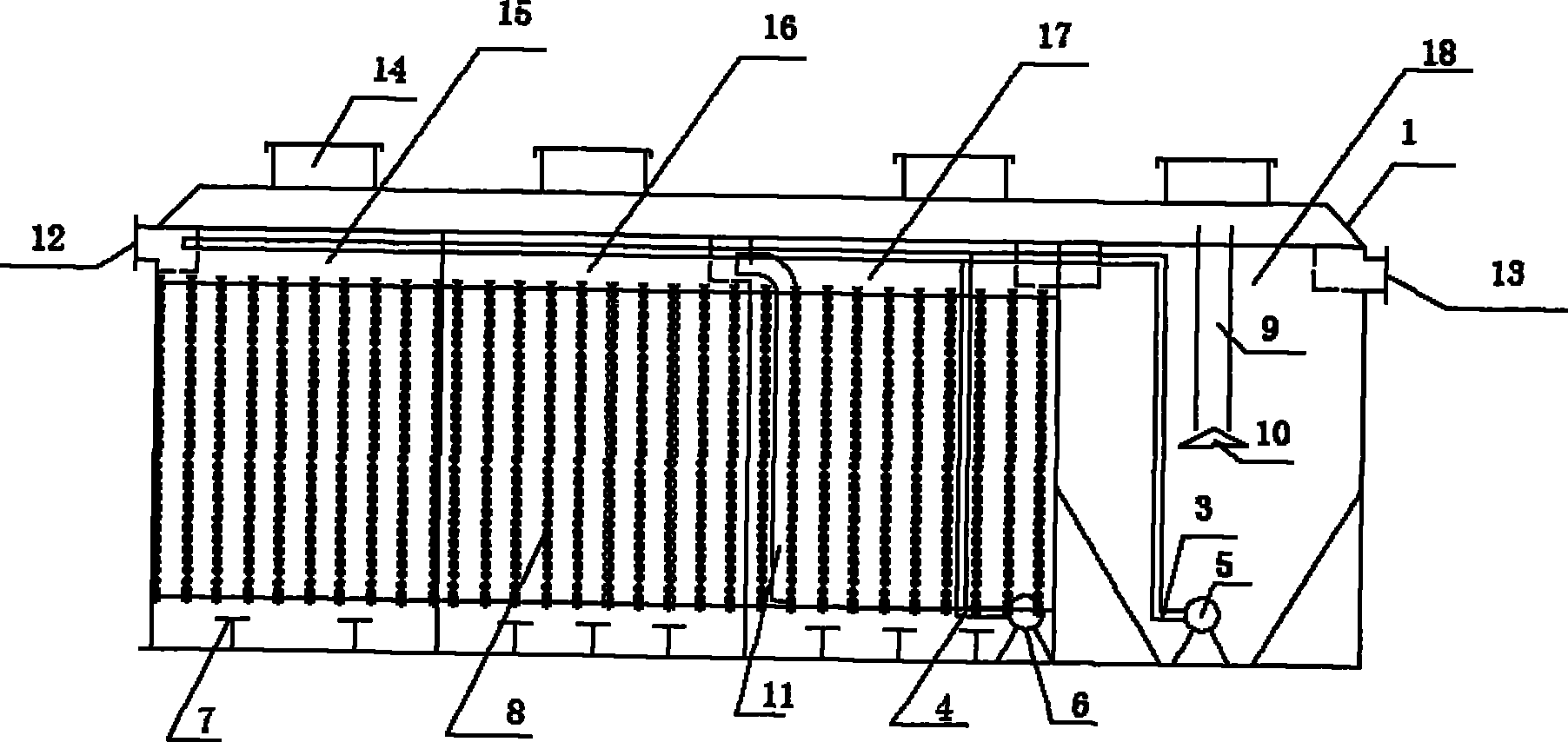

　　1.污水处理一体机，包括：箱体(1)、曝气管(2)和生物立体弹性填料(8)，所述的 箱体(1)分为水解酸化池(15)、   接触氧化池(16)、二级接触氧化池(17)、沉淀池(18); 在水解酸化池(15)的上部设置有进水口(12)和布水槽，进水口(12)与布水槽连通，在 沉淀池(18)的上部设置有出水口(13);水解酸化池(15)与   接触氧化池(16)底部连 通，   接触氧化池(16)通过布水管(11)与二级接触氧化池(17)连通，二级接触氧化 池(17)通过集水槽与沉淀池(18)连通;在水解酸化池(15)、   接触氧化池(16)、二级 接触氧化池(17)的底部分别设置有曝气管(2)，在曝气管(2)上设置有微孔曝气器(7);在 水解酸化池(15)、   接触氧化池(16)、二级接触氧化池(17)中分别设置有生物立体弹性 填料(8)，位于微孔曝气器(7)上方;其特征在于：在二级接触氧化池(17)中的底部设置有 污水泵(6)，且通过污水回流管(4)与进水口(12)连通;在沉淀池(18)中的底部设置有污 泥泵(5)，且通过污泥回流管(3)与进水口(12)连通。

　　2.根据权利要求1所述的一种污水 处理一体机，特征是：所述的沉淀池(18)设置有导流 桶(9)、反射板(10)，且反射板(10)位于导流桶(9)的下方。

　　3.根据权利要求1所述的一种污水处理一体机，特征是：所述的箱体(1)顶部设置有 检修孔(14)。

　　说明书

　　污水处理一体机

　　技术

　　本实用新型涉及污水处理技术，具体为污水处理一体机。

　　背景技术

　　在污水处理过程中，现有的污水处理的形式多为分散式，占地面积大，设施多，而且多 为开放式的，在污水处理的过程中，异臭气体难以遮盖，常常带给附近居民刺鼻的气味，污 水处理的设施耗费材料多，耗能多，维修困难，给工作人员带来很多不便。

　　实用新型内容

　　针对现有技术的不足，提供了一种占地面积小，设施少，耗费材料少，耗能少，维修简 单的污水处理一体机，且为封闭式的，   的减少异臭气味的蔓延。

　　为解决上述问题，本实用新型所采用的技术方案是，污水处理一体机，包括：箱体、曝 气管和生物立体弹性填料，所述的箱体分为水解酸化池、   接触氧化池、二级接触氧化池、 沉淀池;在水解酸化池的上部设置有进水口和布水槽，进水口与布水槽连通，在沉淀池的上 部设置有出水口;水解酸化池与   接触氧化池底部连通，   接触氧化池通过布水管与二 级接触氧化池连通，二级接触氧化池通过集水槽与沉淀池连通;在水解酸化池、   接触氧 化池、二级接触氧化池的底部分别设置有曝气管，在曝气管上设置有微孔曝气器;在水解酸 化池、   接触氧化池、二级接触氧化池中分别设置有生物立体弹性填料，位于微孔曝气器 上方;在二级接触氧化池中的底部设置有污水泵，且通过污水回流管与进水口连通;在沉淀 池中的底部设置有污泥泵，且通过污泥回流管与进水口连通。

　　所述的沉淀池设置有导流桶、反射板，且反射板位于导流桶的下方。

　　所述的污水处理一体机上部设置有检修孔。

　　本实用新型的有益效果是：污水处理的整个流程都在封闭箱体内进行，异臭气体很少外 泄，能使固液分离，能   的地处理农村的生活污水，占用面积少，箱体体积小，设施少， 维修简单。
